센서 ASM
- 액체나 분말 등의 레벨(높이)을 정전용량을 이용하여 측정하는 센서, 용기내에 삽입된 2개의 전극간의 정전용량은 용기 내의 액체 또는 분말의 레벨에 따라 변화한다.
- 전극으로서 알몸 전극을 사용하는 방식과 절연물로 피복된 피복 전극을 사용하는 방식이 있다. 전자는 절연성의 액체나 분체 (분말)에 사용되고, 액체나 분체 자체의 유전울을 이용하고 있다. 후자는 도전성의 액체나 분체에 사용되며, 액체나 분체의 레벨에 따라 정전용량의 변화는 보통 LC 공진회로의 공진주파수 변화로서 측정된다. 정전용량형 레벨 센서는 많은 액체나 분체에 적용될 수 있고 비교적 정밀도가 높다.
| Characteristics | Symbol | Test Condition | Min | Typ | Max | Unit |
|---|---|---|---|---|---|---|
| Operating supply voltage | VDD | 3.5 | 3.3 | 5 | V | |
| Current consumption | IDD | VDD=3.3V | 230 | uA | ||
| VDD=5.0V | 285 | |||||
| Output maximum sink | IOUT | TA=25°C | 4.0 | mA | ||
| Current | ||||||
| Internal reset VDD voltage | VDD_RST | TA=25°C | 1.9 | 2.1 | V | |
| Sense input | CS | 10 | 100 | pF | ||
| Capacitance range | ||||||
| [Note2] | ||||||
| Reference input | CR | 12 | 100 | |||
| capacitance range | ||||||
| Sense input | RS | 200 | 1000 | Ω | ||
| Resistance range | ||||||
| Minimum dedtectable | ΔCS | CS=10pF | 0.2 | pF | ||
| Capacitance variation | ||||||
| Output impedance | ΔCS > 0.2pF | 12 | Ω | |||
| (open drain) | ZO | ΔCS < 0.2pF | 30M | |||
| Maximum supply voltage | TR_VDD | 100 | ms | |||
| Rising time |

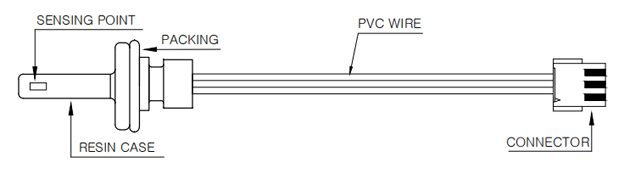

1-1. 1Point Level Type Capaciteve Sensor
Water Purifier에 적용되는 수위센서이며 셋트에 장착 후 KEY로 고정하는 구조입니다.
| Measured Distance | 1mm~3mm |
|---|---|
| Precision | ±0.5mm |
| Repeatability | ±0.2mm |
| Voltage | 3~5/DC |
| Using Temperature | 0℃ to +70℃ |

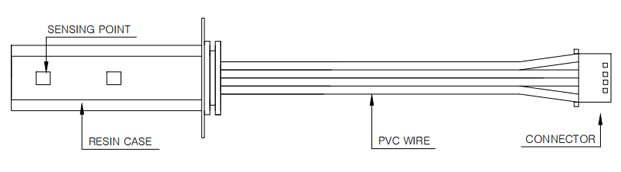

1-2. 2point Level Type Capaciteve Sensor
Water Purifier에 적용되는 수위센서이며 셋트에 장착 후 키로 고정하는 구조입니다.
2단(저수/만수 등)을 센서 하나로 측정할 수 있습니다.
| Measured Distance | 1mm~3mm |
|---|---|
| Precision | ±0.5mm |
| Repeatability | ±0.2mm |
| Voltage | 3~5/DC |
| Using Temperature | 0℃ to +70℃ |

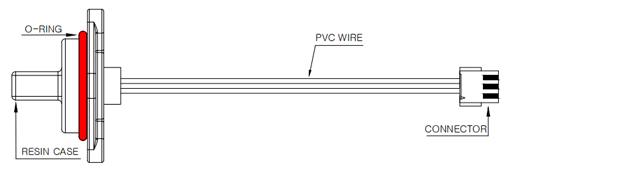

1-3. Level(Bracket) Type Capaciteve Sensor
Bidet에 적용되는 수위센서이며 셋트에 장착하여 나사로 고정할 수 있는 구조입니다.
| Measured Distance | 1mm~3mm |
|---|---|
| Precision | ±0.5mm |
| Repeatability | ±0.2mm |
| Voltage | 3~5/DC |
| Using Temperature | 0℃ to +70℃ |

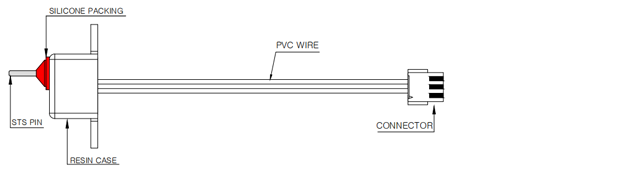

1-4. Pin Level Type Capaciteve Sensor
Capacitive의 감지부를 사출(PCB) 내부가 아닌 STS핀을 사용하여 감지하고 나사로 조립할 수 있도록 설계한 센서입니다.
| Measured Distance | 1mm~3mm |
|---|---|
| Precision | ±0.5mm |
| Repeatability | ±0.2mm |
| Voltage | 3~5/DC |
| Using Temperature | 0℃ to +70℃ |

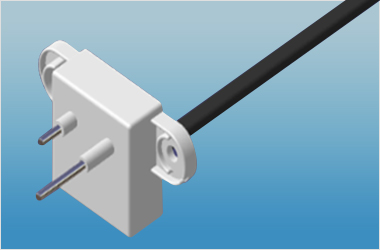

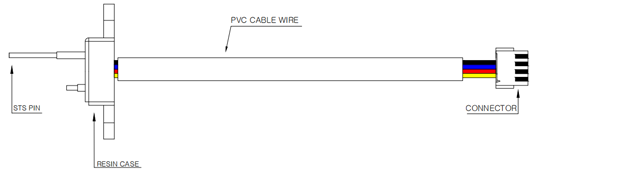

1-4-1. Pin Level Type Capaciteve Sensor
에어컨 응축수의 높이를 측정하는 센서로써 2포인트 및 3포인트까지 가능
일반적으로 짧은 핀쪽은 물넘침 감지기능으로 긴쪽 핀은 응축수 감지용으로 사용
| Measured Distance | 1mm~3mm |
|---|---|
| Precision | ±0.5mm |
| Repeatability | ±0.2mm |
| Voltage | 3~5/DC |
| Using Temperature | 0℃ to +70℃ |

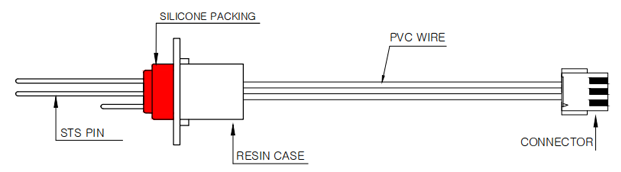

1-5. 2point Pin Level Type Capaciteve Sensor
Capacitive의 감지부를 사출(PCB) 내부가 아닌 STS핀을 사용하여 감지하고 나사로 조립할 수 있도록 설계한 센서입니다. 두 곳의 수위를 감지하게 설계되어 있으며 3ea Pin을 사용해 레벨을 감지하는 구조입니다.
| Measured Distance | 1mm~3mm |
|---|---|
| Precision | ±0.5mm |
| Repeatability | ±0.2mm |
| Voltage | 3~5/DC |
| Using Temperature | 0℃ to +70℃ |

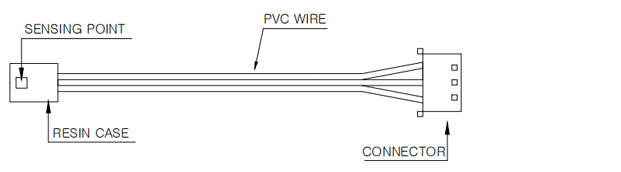

1-6. Seat Sensor (Body Detection Sensor) Capacitive Sensor
일반적인 물의 Level을 감지하는 것이 아닌 인체감지에 특화된 센서입니다.
비데 변좌안에 장착되어 사람이 앉아있는지를 감지합니다.
| Supply Voltage | 3~5V DC |
|---|---|
| Power Dissipation | 100mW |
| Storage Temperature | -20℃ to +85℃ |
| Operating Temperature Range | -10℃ to +75℃ |
